ジェットパルスバグフィルター式集塵機
ジェットパルスバグフィルター集塵機はどんな職場環境条件にも
選定できる豊富な機種をシリーズ化し、常に最高の効率を発揮します。
廃棄物処理装置・集塵装置
高性能・大風量・
低騒音で省エネ時代に
応えます。

PDC(ジェットパルス式)シリーズの特長
ジェットパルスバグフィルターの概要
本機上部には、モーター直結のターボファンが組み込まれ、含塵空気の下方の入口から吸引され、ケーシング内に入ります。 粉塵は濾布表面に付着、堆積し濾過された空気は濾布内を通って上部出口より排出されます。
濾布表面に付着した粉塵は、ジェットパルス式の洗浄機構により一定時間ごとに払い落され、ロータリーバルブなどによって 排出されます。
洗浄機構
濾布の中心に当たる位置にジェットパルスのノズルが設けられ、ブローチューブが濾布1列ごとに配列され、電磁弁を介して エアーヘッダーにつながっています。
エアーヘッダーには高圧空気が供給され、シーケンスコントロール基盤により1個の 電磁弁に通電後ノズルから瞬間的に(約0.1~0.2秒間)圧縮空気が噴出されます。噴出された空気は5~7倍の2次空気を周囲から 吸い込み、ベンチュリーを通って濾布内部に突入します。そのショックで生じる振動と、濾布外面に向かって逆流する空気とによって 、付着・堆積する粉塵を効果的に効率良く払い落とします。
■ 概念図・仕様表
ジェットパルス方式の払落し装置は、吸引力が大きく長時間に渡り安定集塵ができ、付着性の高い数ミクロンの粉塵も瞬間的に効率良く払落しできます。
型式 風量 モーター 濾布面積 必要空気量 幅×奥行×高さ
PDC-5KH 60m3 3.7kw 772m2 50・/td>d 1600×1420×5700
PDC-7.5KH 90m3 5.5kw 772m2 60・/td>d 1600×1600×6100
PDC-10KH 120m3 7.5kw 772m2 80・/td>d 1780×1960×6650
PDC-15KH 180m3 11kw 772m2 110・/td>d 2140×2140×7150
PDC-20KH 230m3 15kw 772m2 130・/td>d 2320×2140×7300
PDC-25KH 280m3 18.5kw 772m2 150・/td>d 2500×2140×7300
PDC-30KHSR 330m3 22kw 772m2 170・/td>d 3220×1960×8260
PDC-40KHSR 460m3 15kw×2台 772m2 210・/td>d 3940×2140×8260
PDC-50KHSR 560m3 18.5kw×2台 772m2 270・/td>d 5020×2140×8260
PDC-60KHSR 660m3 22kw×2台 772m2 300・/td>d 5560×2140×8260
PDC-75KHSR 850m3 18.5kw×3台 772m2 390・/td>d 7000×2140×8260
PDC-90KHSR 990m3 22kw×3台 772m2 410・/td>d 7360×2140×8260
PDC-100KHSR 1100m3 18.5kw×4台 772m2 500・/td>d 8980×2140×8260
PDC-120KHSR 1300m3 22kw×4台 772m2 550・/td>d 9700×2140×8260
PDC-150KHSR 1500m3 22kw×5台 772m2 650・/td>d 8980×2140×8860
PDC-200KHSR 1800m3 37kw×4台 772m2 700・/td>d 9700×2140×8860
PDC-250KHSR 2200m3 37kw×5台 772m2 800・/td>d 11140×2140×8860

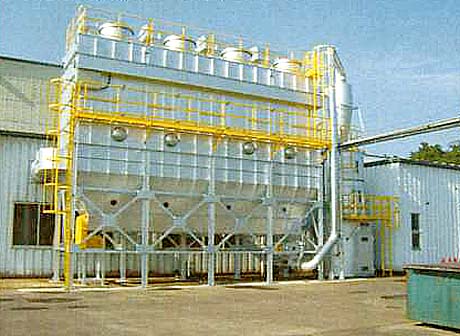

■ 設置例
ジェットパルスバグフィルター式集塵機   ジェットパルスバグフィルター式集塵機   ジェットパルスバグフィルター式集塵機   ジェットパルスバグフィルター式集塵機
PDC-30KHR-T   PDC-30KHR   PDC-50KHSR   PDC-50KHSR,SA-10,SY-1600
ジェットパルスバグフィルター式集塵機   ジェットパルスバグフィルター式集塵機   ジェットパルスバグフィルター式集塵機   ジェットパルスバグフィルター式集塵機
PDC-90KHSR   PDC-90KHSR,PDC-60KHSR   PDC-100KHSR   PDC-100KHSR,SA-10,SY-1600
ジェットパルスバグフィルター式集塵機   ジェットパルスバグフィルター式集塵機   ジェットパルスバグフィルター式集塵機   ジェットパルスバグフィルター式集塵機
PDC-100KHSR×2基,SA-25,SY-1600   PDC-150KHSR,PDC-120KHSR   PDC-160KHSR×2基,SA-60
